Un atelier de soudage se définit par la compatibilité entre le procédé utilisé, l’espace disponible et les dispositifs de protection mis en place. Aménager un atelier de soudage adapté à ses travaux suppose de partir des contraintes physiques et chimiques du procédé, puis d’organiser l’espace autour de ces contraintes, pas l’inverse.
Ventilation et captage des fumées de soudage : le point de départ
La ventilation n’est pas un complément d’aménagement. C’est la première décision technique, celle qui conditionne le positionnement du poste, l’orientation de la table et le dimensionnement de l’espace.
L’INRS rappelle que les émissions de fumées varient selon le procédé, les matériaux soudés, les produits d’apport, les revêtements et les contaminants présents sur les pièces. Un changement de fabrication peut rendre une installation de captage inadaptée. Un atelier qui passe du soudage MIG sur acier nu au MIG sur acier galvanisé modifie la composition des fumées et doit réévaluer son dispositif d’aspiration.

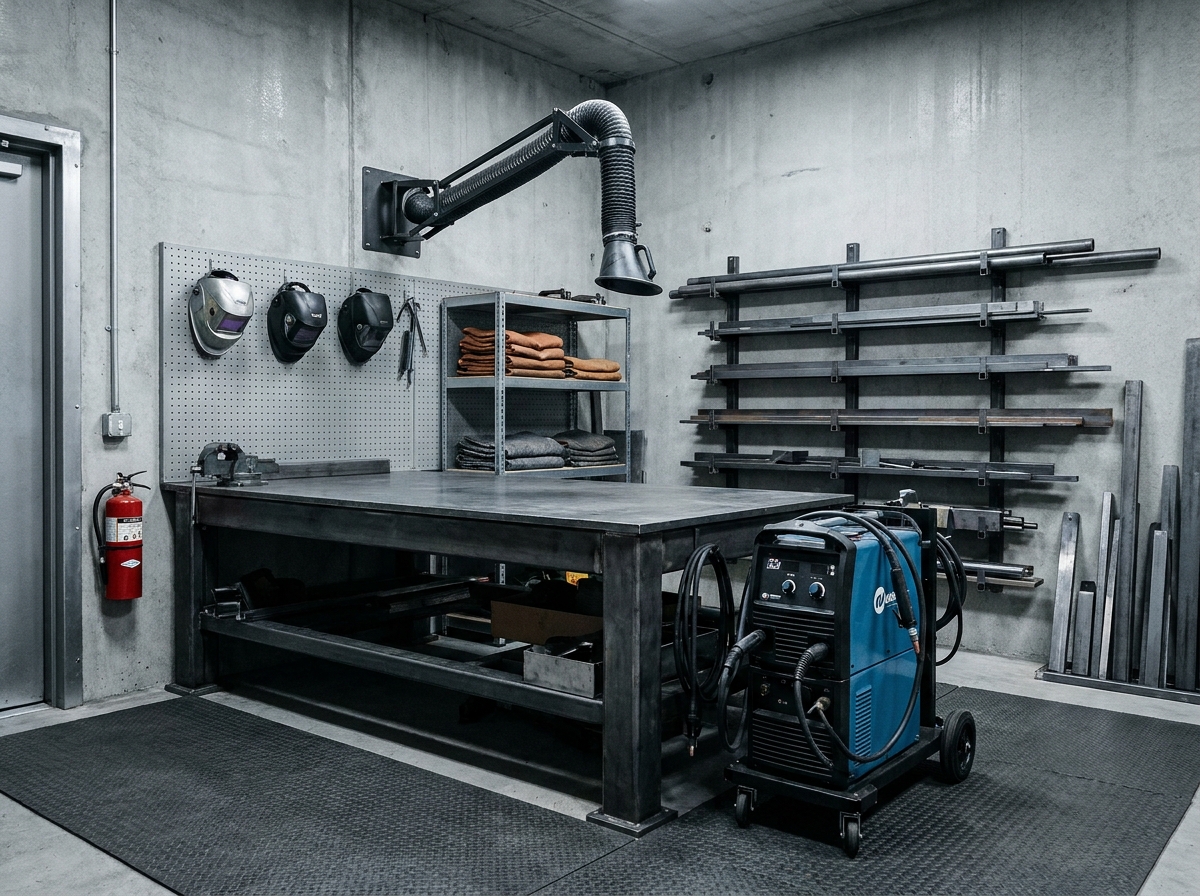

Le captage à la source (torche aspirante, bras articulé, table aspirante) reste la solution la plus efficace. L’extraction générale par ventilation mécanique ne suffit pas seule, car elle dilue les polluants sans les capter avant qu’ils n’atteignent la zone respiratoire du soudeur.
Un point souvent négligé : extraire l’air sans organiser son renouvellement crée des problèmes. L’air de remplacement doit être propre et respirable, sinon les débits de captage chutent et des courants d’air parasites perturbent le gaz de protection. Prévoir une arrivée d’air compensatoire fait partie de l’aménagement, au même titre que l’extraction.
Des fournisseurs spécialisés comme soudestock.com proposent des torches aspirantes et des équipements de captage compatibles avec les principaux procédés, ce qui simplifie l’intégration dès la conception de l’atelier.
Aménagement de l’espace de soudage selon le procédé utilisé
L’espace ne se pense pas en mètres carrés abstraits. Il se pense en fonction du procédé dominant et des contraintes que ce procédé impose.

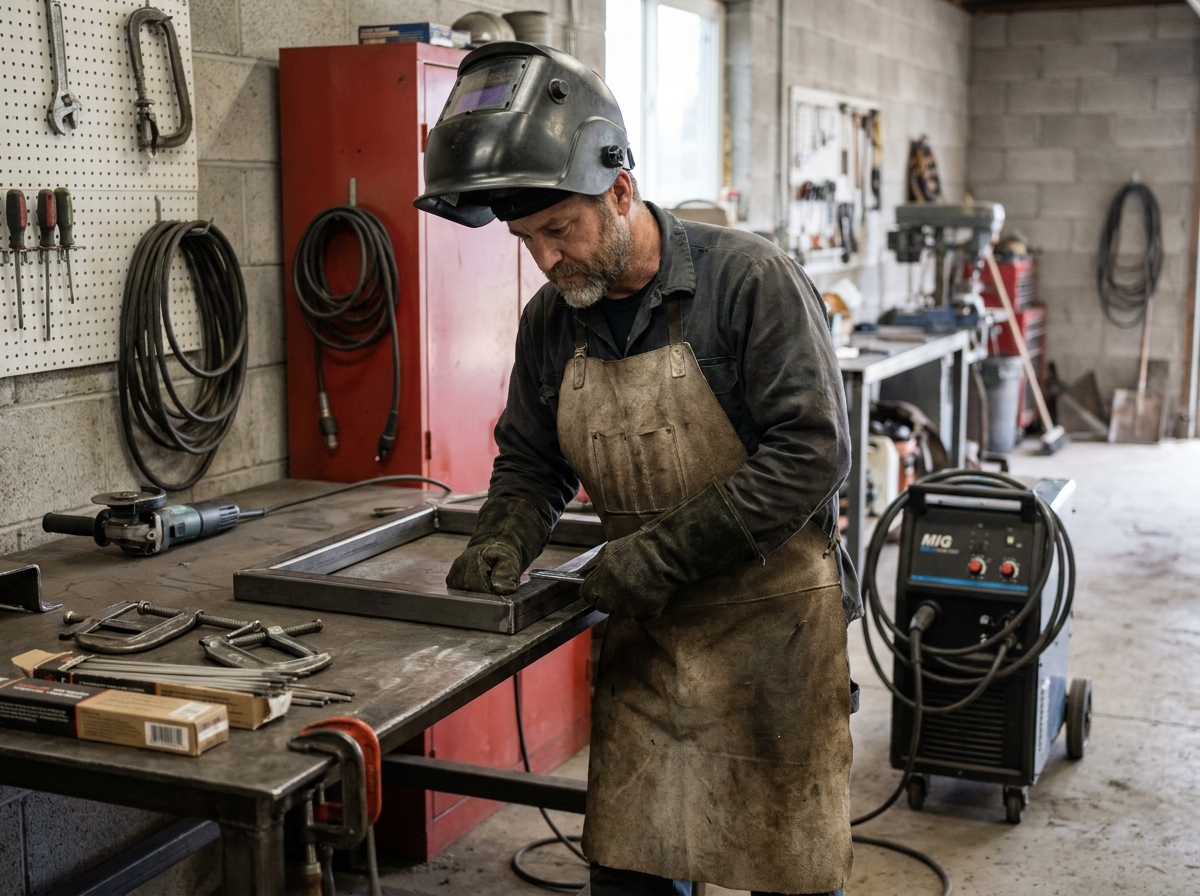

Atelier MIG/MAG : dégagement et stockage gaz
Le soudage MIG/MAG mobilise un générateur, un dévidoir et une bouteille de gaz de protection (argon, mélange argon-CO2). L’encombrement au sol est significatif. La bouteille de gaz doit être arrimée verticalement, éloignée des sources de chaleur, dans une zone ventilée.
- Prévoir un espace libre suffisant autour du poste pour manipuler les pièces sans déplacer le dévidoir, et un chemin de câble au sol qui ne crée pas d’obstacle
- Stocker les bobines de fil d’apport dans un endroit sec pour éviter l’oxydation, qui provoque des porosités dans le cordon
- Installer un détendeur-débitmètre adapté au gaz utilisé et vérifier régulièrement l’étanchéité des raccords
Atelier TIG : propreté et protection des consommables
Le procédé TIG exige un environnement propre. La moindre contamination (graisse, poussière métallique, humidité) dégrade la qualité du bain de fusion. Les électrodes tungstène se rangent dans un étui protecteur, les baguettes d’apport dans un support sec et fermé.
La table de travail doit être débarrassée de tout résidu de meulage ou de projection. Séparer physiquement la zone de préparation (découpe, meulage) de la zone TIG réduit les risques de contamination croisée.
Atelier MMA : compacité et accès rapide
Le soudage MMA (électrodes enrobées) nécessite moins d’espace fixe. Les postes sont compacts et souvent transportables. L’enjeu principal est le stockage des électrodes enrobées à l’abri de l’humidité, car un enrobage humide provoque des défauts d’arc et des inclusions dans le cordon. Un étuve à électrodes ou un local chauffé résout ce problème.
Protection collective dans l’atelier de soudure
La sécurité d’un atelier de soudage ne se limite pas aux équipements de protection individuelle du soudeur. Les personnes travaillant à proximité sont exposées aux rayonnements UV, aux projections et aux fumées.
Les écrans de soudage opaques ou à rideaux laniérés délimitent la zone de travail et protègent les postes voisins des coups d’arc. Leur positionnement doit couvrir l’intégralité du champ de rayonnement, y compris les reflets sur les surfaces métalliques environnantes.
- Installer un extincteur adapté aux feux de classe B (liquides inflammables) et D (métaux) à proximité immédiate du poste, jamais à plus de quelques pas
- Placer un bac métallique pour les chutes et scories encore chaudes, séparé de la poubelle classique
- Afficher les consignes de sécurité et les fiches de données de sécurité des produits d’apport utilisés
- Prévoir une armoire EPI dédiée (casque, gants, tablier) pour que les protections restent en bon état et soient enfilées systématiquement
L’analyse des risques devrait considérer les travaux simultanés dans l’atelier. Un opérateur qui meule pendant qu’un autre soude crée une interaction de risques (projections + atmosphère chargée) qui demande des dispositions spécifiques.
Table de soudage et ergonomie du poste de travail
La table de soudage conditionne la posture, la précision et la fatigue sur une journée de travail. Une table trop basse force le soudeur à se pencher, une table trop haute fatigue les épaules et réduit la stabilité de la torche.
La hauteur de travail se règle idéalement entre le coude et le nombril du soudeur, ce qui implique soit une table réglable, soit un choix de hauteur fixe adapté à l’opérateur principal. Les tables de soudage à plateaux perforés permettent de fixer des serre-joints, équerres et gabarits, ce qui libère les deux mains pour le soudage.
Le plan de travail doit être en acier ou en fonte, résistant aux projections et à la chaleur. Les surfaces peintes ou traitées dégagent des fumées toxiques lorsqu’elles sont exposées à un arc électrique. La masse de soudage se connecte directement à la table si celle-ci est conductrice, ce qui améliore le retour de courant et la stabilité de l’arc.
L’éclairage du poste mérite une attention particulière. Un éclairage insuffisant pousse le soudeur à rapprocher la tête de la zone d’arc, augmentant l’exposition aux fumées. Un éclairage latéral, sans reflet sur la pièce, complète la lumière de l’arc sans créer d’éblouissement avant le pointage.
L’aménagement d’un atelier de soudage n’a pas de configuration universelle. Chaque modification de procédé, de matériau ou de volume de production remet en question l’organisation en place. Réévaluer périodiquement l’adéquation entre l’installation de captage, le rangement des consommables et la disposition des postes reste le meilleur levier pour maintenir un environnement de travail sûr et productif.
